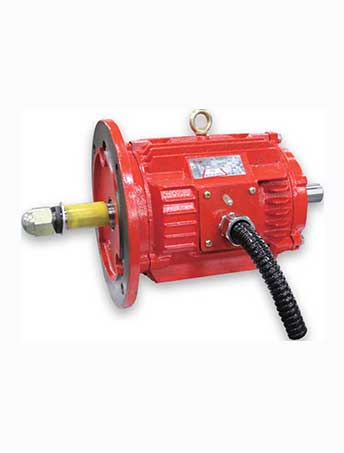

高温消防排烟风机系列三相异步电动机是由苏州合乐HL8电机股份有限公司自主研发的一款全封闭单速电动机。电机设计理念先进;充分考虑到排烟风机负载特性,具有结构紧凑、能效高、噪声 低、振动小、运转平稳可靠、使用寿命长等特点。电机依靠负载端的风机运行产生的风 进行冷却,结构相对于普通电机而言更加紧凑,大大节约了安装空间,为风机设计紧凑 的结构提供了有力支持。根据消防排烟环境的需要,进行耐高温设计的电机,其性能 满足《CA211-1999消防排烟风机耐高温试验方法》中对电机的各项要求,能在250摄 氏度环境温度下正常运行2小时,满足消防排烟对电机的要求。
YE2 ( HTF )高温消防排烟风机用三相异步电动机额定负载下效率达到GB18613- 2012》3级能效要求,且能满足IEC60034-30标准中的IE2效率等级;电气参数与YE2 系列电机相同。

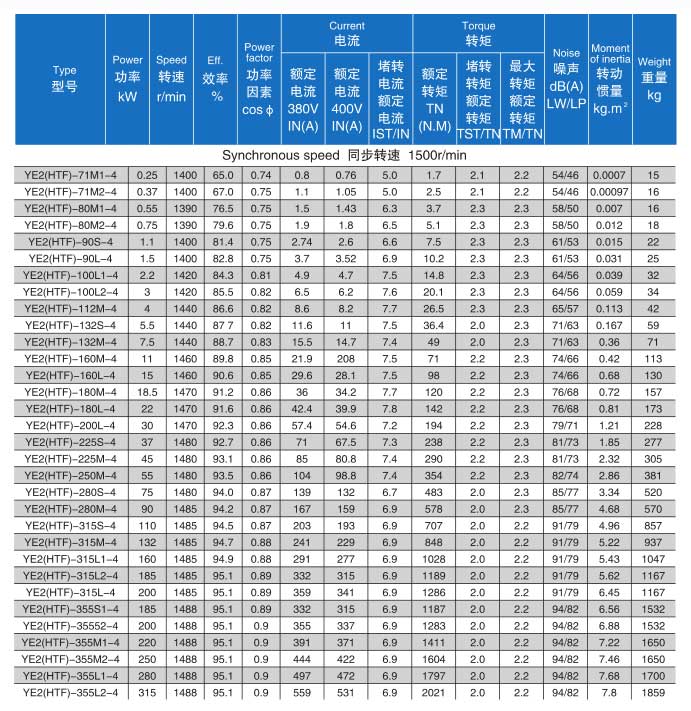

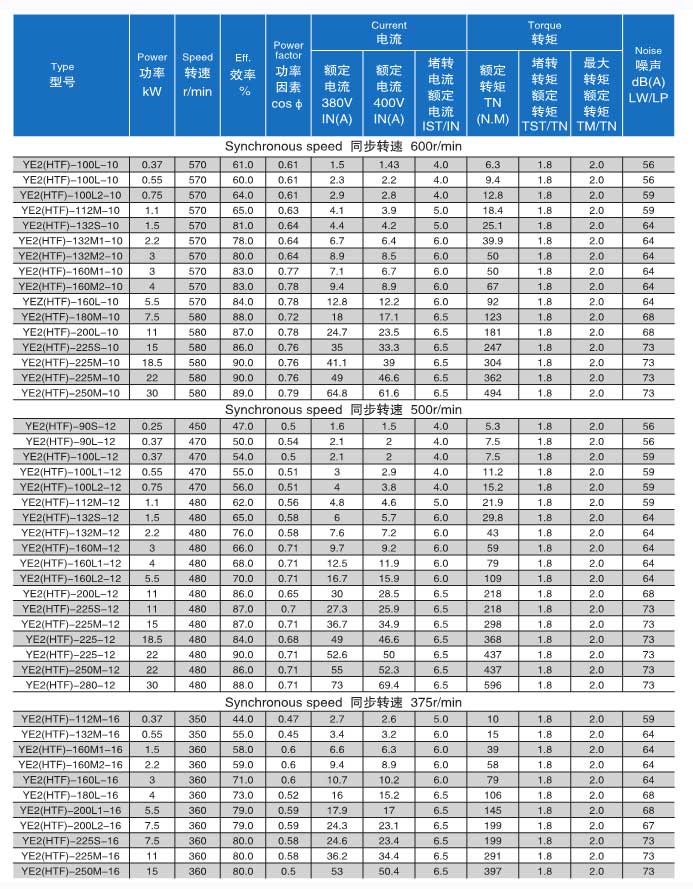

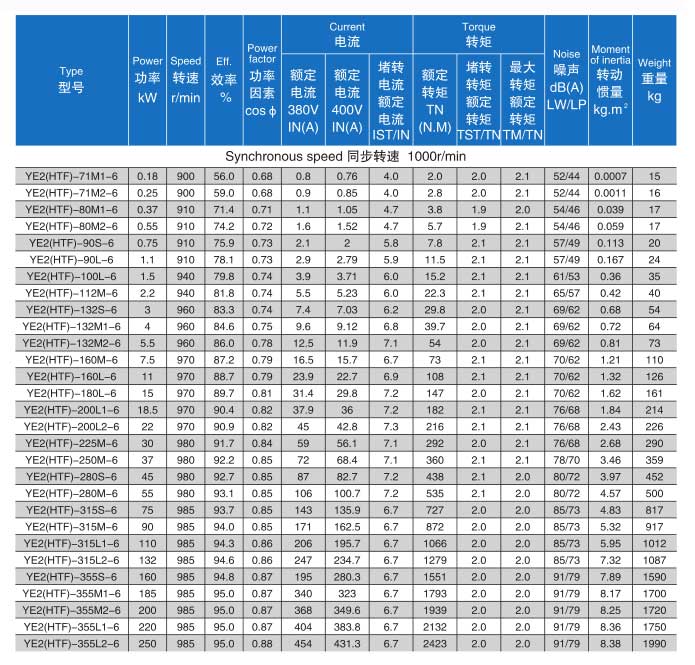

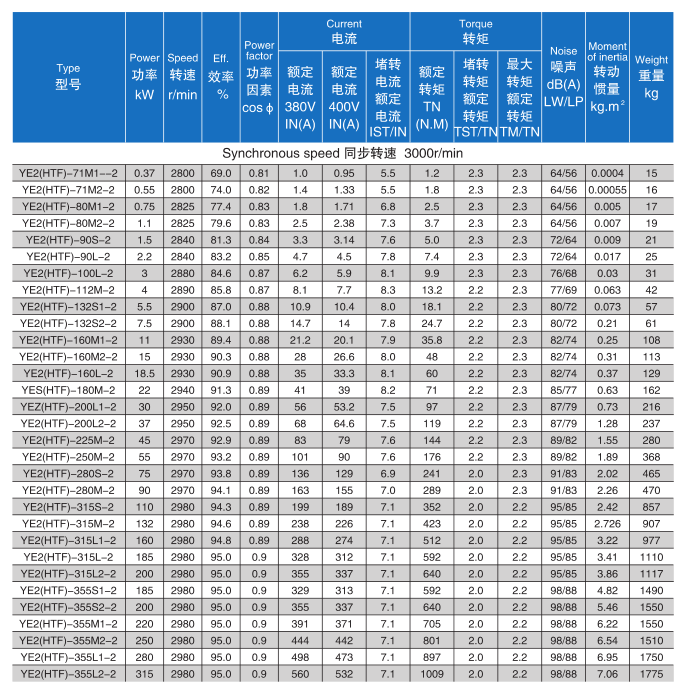

主要性能 Main Performance
•额定功率范围 Rated Power Range:0.37-315KW •额定频率 Rated Frequency: 50Hz
•额定电压 Rated Voltage: 380V
•电机极数 Motor Poles: 2、4、6
•标准防护等级 International Protection Standard: IP54
绝缘系统:
按F级(155P )设计,在额定输出和直接供电时电机温升按80K考核,
315机座号的2、4极以及355机座号的电机温升允许达到105K;
电动机冷却方式:标准冷却方式为IC416强迫风冷,但在配风机负载且
低频不超过30Hz时,可以选择IC411自扇冷型式;
电机315-355、200及以上2极电机标配带注油嘴,132及以上电机可选配;

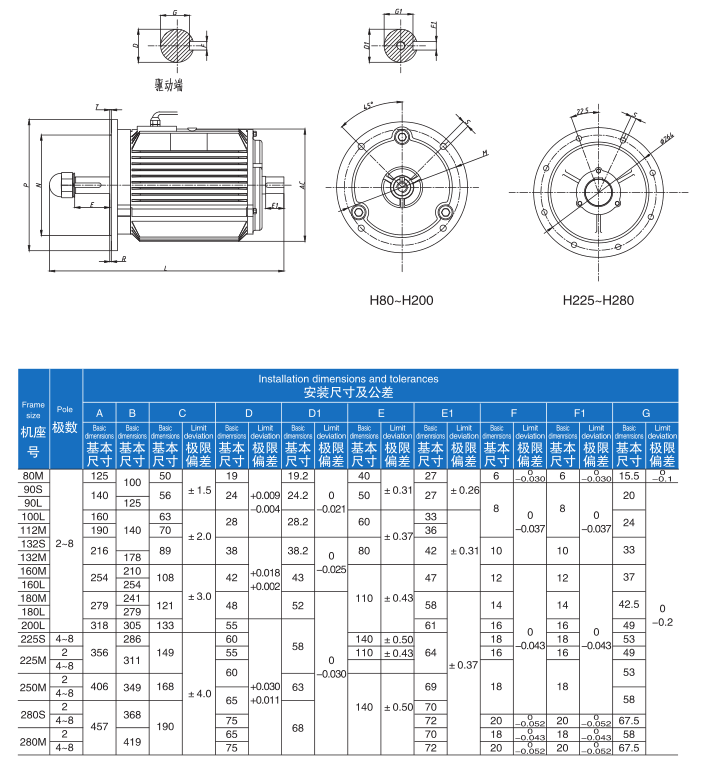

铸件材料:铸铁;标准安装结构类型:IMB3、IMB5、IMB35等;
电机可选用PTC或PT100热敏电阻进行绕组保护,也可加装绕组测温装置,〔60以上电机可以选配轴承测温 装置;
特殊设计:苏州合乐HL8电机股份有限公司可根据客户要求设计特殊电压、频率的电机;可根据客户要求调整电机外观颜色。
电机在向高频调速时,需注意:
如为风机、泵类负载则需注意频率变高时负载的功率也会增大,如超过电机额定功率会造成电机毁损; 电动机运行速度超过额定转速时,噪声和振动值将增加,并且轴承寿命将缩短;
